Flowstar600多普勒法流速流量測流系統設備是用于測量非滿管、開口排放的渠道液體流量的儀表?？蓮V泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據國家《速度式流量計》檢定規程JJG198-1994。
1. 應 用
城市供水引水渠
污水治理流入和排放渠
工礦企業化工液體、廢水排放渠道
水利工程和農業灌溉用渠道
泄洪閘門流量測量
2.特 點
對渠道的截面形狀、尺寸無特別要求。
可以不停水安裝、維護。
不阻流，無水頭損失。
渠道的截面較大時采用多點法測速，實現高精度測量。
可測量正、反兩個方向的流量和流速。
測量范圍大，準確度高。
可用于槽堰式或其他方式明渠流量計的標定設備。
3.測量原理
采用于多普勒定律，計算聲波的頻移，可以測量 水底到水面的平均流速，在結合水位斷面計水流量。

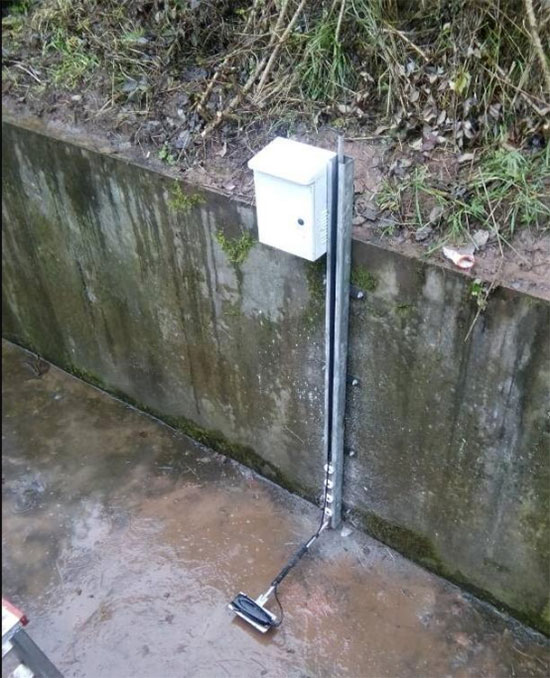

4. 產品測量示意圖
測流系統設備配置
序號 | 設備名稱 | 單位 | 單價 | 設備技術指標 | |||
一 | 流速測量裝置 | ||||||

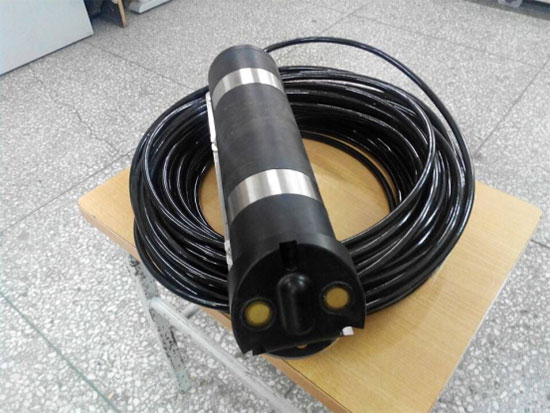

1 | 多普勒流速傳感器 | 1只 |
| 1、流速精度：1%； 2、流速范圍： 0.01-5m/s； 3、測量線性度:優于0.5％，重復性精度:優于0.2%， 4、內置壓力水位計5m量程，精度1cm 分辨率1mm | |||
2 | 流量結算儀 | 臺 |
| 1、能同時采集多個實時流速， 2、能實時采集水位數據 3、根據水力學模型結算斷面流量， 4、能顯示水位、斷面平均流速、流量、水量值 5、工作溫度：-10℃～60℃ | |||
二 | 數據采集傳輸 | ||||||
2 | 通訊模塊 | 臺 |
| 1）支持雙頻GSM/GPRS.支持使用STK卡，符合ETSI、GSM phase2+標準； | |||
三 | 輔助設施 | ||||||
1 | 防雷模塊 | 1套 |
| 電源避雷設備 | |||
2 | 傳感器安裝滑軌支架 | 1套 |
| 1、不銹鋼材料制作；2、保證換能器安裝位置精度≤1mm;3、充分的防護結構（防盜、防破壞）按2500預算 不同場合價格有不同 | |||
3 | 機箱及插件 | 1套 |
| 1、材質：不銹鋼；2、板厚≥1.5mm; 3、所有設備集成于箱體內； | |||
太陽能供電部分 | |||||||
1 | 100瓦太陽能板 | 1只 |
| 單晶硅， | |||
2 | 太陽能充電控制器 | 1只 |
| 30AH 工業級，液晶顯示控制 | |||
3 | 蓄電池 | 1只 |
| 風帆63AH 電池12V，免維護 | |||
4 | 太陽能立桿 | 1只 |
| 3米立桿，太陽能安裝支架，地籠 | |||
小計 |
|
|
| ||||
軟件平臺（根據實際需求計算費用） | |||||||
設備安裝調試費用（業主自行安裝） | |||||||
